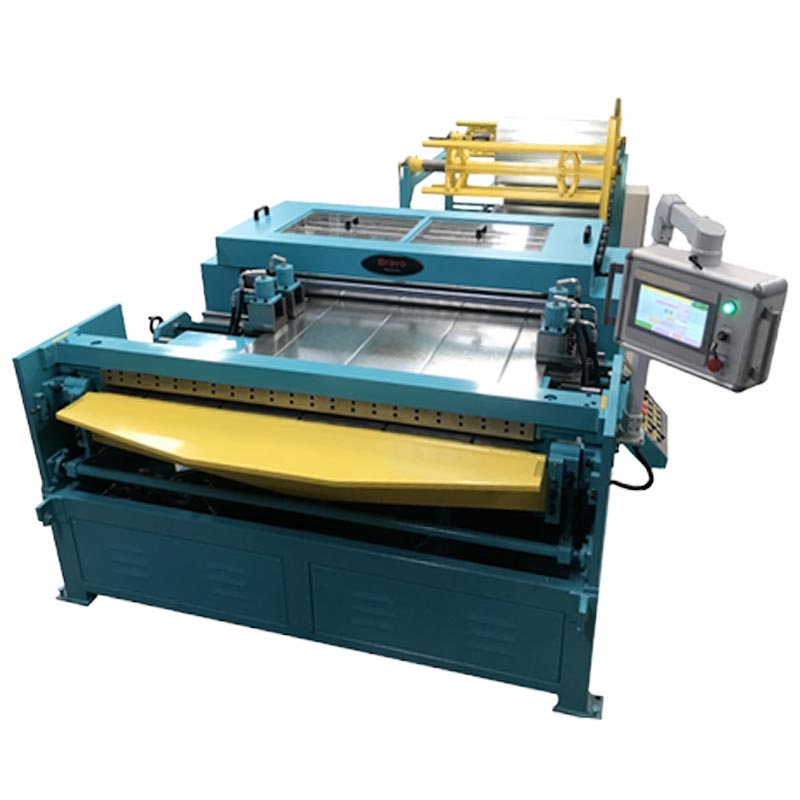

Rect Duct Line
Fábrica ductos de manera automática a partir de rollo: Alimenta lamina de rollo, endereza, realiza refuerzos, hace muescas, corta y dobla. Se programa para producir el Ducto en 4 hojas, en «L», en «U» o doblado en 1 pieza.
Con esta Línea Automática podrá fabricar 7-10 toneladas de ducto por turno a diferencia del método tradicional en donde solo se puede fabricar 1-2 tonelada de ducto por semana.
Especificaciones:
- Componentes principales: 2 ó 4 desenrolladores, alimentador, enderezador, marcado de venas de refuerzo, muescado, cizalla hidráulica y plegadora.
- Velocidad máxima de línea: 39FPM (12 m/min)
- Ancho de la bobina: 36-60 pulg (910-1550 mm)
- Peso máximo de la bobina: 11,000 lbs (5,000 kg)
- Espesor (mm) gi acero dulce: 26-18 Ga (0.5-1.2 mm)
- Longitud de los productos: max 157 pulg (4000 mm) – min 20 pulg (520 mm)
- Tamaño mínimo del conducto (mm): 8×8 pulg (200×200 mm con grosor: acero gi de 0,5 a 0,6 mm)
- Energía principal: 220/3/60
- Potencia total línea: 11,5 kw
- Software: inglés – español
- Modo de trabajo: manual, automático, a pasos (jogging)
- Sistema de control: control CNC
- Desbobinador incluido: 1 desenrollador (2 bobinas)
- Rodillo superior de alimentación recubierto de goma antideslizante
- Sistema de Enderezado mediante rodillos sólidos.
- Rebordear 5 ranuras en forma de U aprobado por smacna
- Muescadores hidráulicos incluidas (4 cilindros de aceite) para Pitts small, large, button lock, grapa-zeta, TDC
- Cizalla hidráulica incluida
- Cuchillas de 4 filos fabricadas en acero Cr12MoV, tratado para una larga vida útil
- Doblado hidráulico incluido
- Componentes en marcas internacionales: Schneider, Yaskawa, Panasonic, Nemicon, Rexroth, Yuken, Koyo entre otros.
